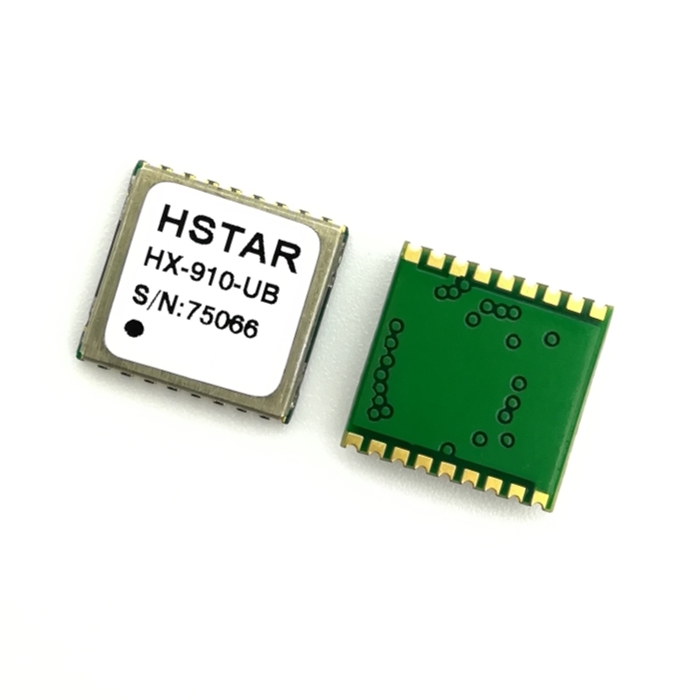

深圳华宇星通科技新推GPS模块产品：HX-910-UB型号，外形尺寸：9.7mm * 10.1 mm * 2.4mm  (+/- 0.5mm)。广泛适用于车载DVD、PND、DVR、可携式装置，测量设备，人员定位管理，GPS跟踪定位测速设备，授时设备，宠物跟踪，学护管理卡，交车跟踪定位、出租车GPS跟踪定位、公司车辆跟踪定位、物流车辆GPS跟踪定位、汽车故障检测、汽车油量检测、汽车物联网等GPS定位产品。

         GPS模块HX-910-UB 是一款超低功耗超高灵敏度超小外型GPS接收模组，该产品采用了最新一代U-blox7芯片设计，可以完美胜任定位，跟踪，导航等多种应用需求。

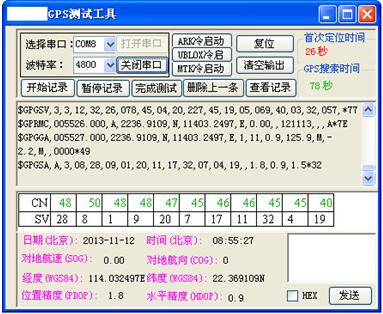

模块信号测试图

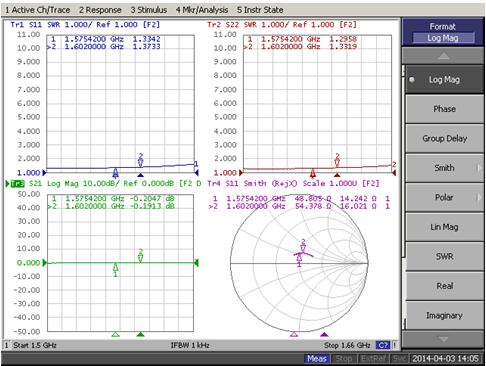

 GPS模块HX-910-UB模块RF射频属性

模块设计注意事项：
         为了能够让发挥最高性能，PCB的布局至关重要，请留意以下设计要点。模块RF脚附件保持信号干净无杂扰，微带线至天线的连接点或者天线座必须尽可能短。尽量在2.5CM以内，微带线中需要预留T型电路，预备用于阻抗及助波匹配调试，微带线周围用完整GND铜皮和地过孔细密包裹，为了减少信号反射，应避免尖角90度的布线，直线和圆形布线是最理想方式，45度的布线优先于90度布线。微带线部分PCB底层需要铺完整的铜，并且不可以走其它线路。微带线需要做50Ω阻抗，并需要避免太近的走其它线路，防止干扰进入非常敏感的RF部分。
